Testex的Press-O-Film复制胶带由一层可压缩的泡沫塑料组成，贴在厚度高度均匀的不可压缩的聚酯基材上。当压在粗糙的钢铁表面时，泡沫会塌陷并形成表面的印记。将压缩的Testex胶带放在微米级测厚仪的铁砧之间，减去不可压缩基材的厚度，就可以测量出表面轮廓。

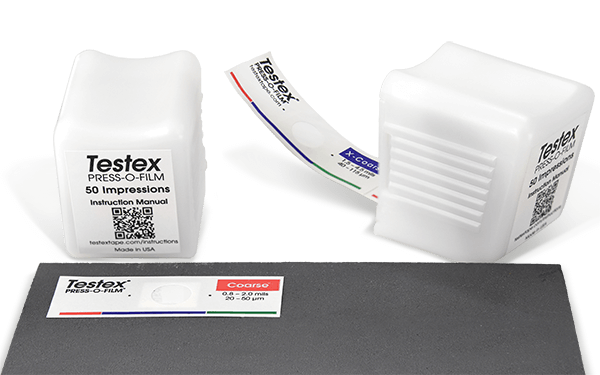

每卷Testex胶带包括50件（压印）。
Testex Press-O-Film replica tape is available in a variety of thickness ranges for measuring substrate roughness. The primary range for measurement with replica tape is 20 to 115 µm (0.8 to 4.5 mils). Use of Coarse Minus grade (<20 µm or <0.8 mil) or X-Coarse Plus grade tape (>115 µm or >4.5 mils) should primarily be restricted to checking measurements at the lower and upper ends of the primary range.
Testex Press-O-Film光学级复制带，当与PosiTector RTR 3D ，提供比传统复制带更高质量的表面数据文件（.SDF）。光学级仿形带有粗的和X-粗的两种。
有多种千分尺厚度测量仪可用于使用仿形带测量爆炸钢的轮廓。可选择表盘式测厚仪（卡规）和数字式复制带阅读器。
Testex千分表表盘测厚仪可测量抛丸清理后的表面粗糙度。它们是唯一专门设计用于复制带的量具，具有正确的精度、闭合力、砧座/接触点尺寸和平行度规格，可用于精确测量复制带。
包括选择扣式量具、塑料抛光工具、说明书、手提箱和一（1）年保修。
复制磁带阅读器，如 PosiTector RTR H和 PosiTector RTR 3D，使用Testex Press-O-Film复制胶带来测量和记录表面轮廓参数。
所有量具都配有不锈钢抛光工具，5张清洁卡，检查垫片，表面清洁油灰，保护性橡胶皮套，腕带，3节AAA碱性电池，说明书，带肩带的尼龙手提箱，保护性镜头护罩，可追溯到PTB的长格式校准证书，USB电缆，PosiSoft软件，本体和探头的两年保修。
数字式弹簧测微仪使用Testex Press-O-Film复制带测量和记录表面轮廓参数--为喷砂钢和纹理涂层提供更准确的峰谷表面轮廓高度测量。
数字复制带成像仪使用Testex Press-O-Film™复制带测量和记录峰值高度、峰值密度和14个常见的2D/3D表面轮廓参数（Ra、Rq、Rz、Rp、Rv、Rt、Rpc [2D]，以及Sa、Sq、Sz、Sp、Sv和Spd [3D]）。下载高分辨率的.SDF文件，以便进一步分析（仅限Advanced 模型）。
用腻子清洁表面，去除灰尘和其他污染物。
使用清洁油灰清除测量部位的灰尘、碎屑或残留的喷射介质，用手指将油灰紧紧压在待测表面上，然后移开。
选择适当等级的复制胶带，然后从离型纸中抽出一块胶带，贴在喷砂表面。
使用抛光工具，以圆周和X-Y摩擦的方式施加足够的压力，牢固地压制复制的薄膜。完成后，从表面去除胶带。
将压缩的复制带插入千分尺的测量砧之间，并进行读数。
确保胶带的位置正确，使烧制区域在砧板上居中，粘性面向下。
Testex Press-O-Film复制胶带由一层可压碎的塑料微泡沫组成，涂在厚度高度均匀的聚酯薄膜上。它以多种等级出售，以适应不同轮廓范围的测量。
Testex Press-O-Film HT是Press-O-Film（2010年停产）的改进版。Press-O-Film HT（高温）的配方是为了在最具挑战性的环境中遇到的高温（高达140°F或60°C）时有更好的表现。
复制带由一层可压缩的泡沫贴在不可压缩的聚酯基材上组成。当压在粗糙的（钢）表面上时，泡沫会塌陷，获得表面的印象。将压缩的带子放在微米级测厚仪的铁砧之间，减去不可压缩基材的贡献（50微米或2密耳），就可以得到表面轮廓的测量。因此，压缩带的厚度等于平均最大峰谷剖面加上不可压缩的聚酯基材的厚度。一个弹簧测微计用于测量复制品的厚度。
有多种方法来表达一个仪器或测试方法的准确性或精确度。在我们的行业中，最常见的方法是在校准实验室中对可追溯标准进行测量。这对表面轮廓测量仪器来说具有挑战性，因为不存在可追踪的表面轮廓标准。对于一些仪器，如深度千分尺（ASTM D4417方法B），可以使用校准的高度标准来估计精度。对于复制带，ASTM D01.46委员会使用了一组经过喷砂处理的表面轮廓的面板，并将复制带的结果与使用校准的拖曳式测针测微计（ASTM D4417方法D）在相同面板上进行的测量进行了比较。在复制带的0.8-4.5密耳（20-115微米）主要范围内，读数相差不到±0.3密耳（±9微米），如下表所总结的。
然而，这测试的是仪器或设备的准确性，但不一定是整个测试方法。对于大多数用户来说，更重要的是测量结果在各方之间的一致性（例如，指定者或合同作者、承包商和检查员）。因为喷砂表面是复杂的、随机的形状，仪器在实验室测量高度的能力不一定能说明它在现场以一致的、可重复的方式测量表面轮廓的能力。
2011年，ASTM D01.46委员会进行了一项实验室间研究，测量了多个用户和实验室的测量结果的重现性（表述为所有实验室的所有操作者的95%的测量结果都在这个范围内）。结果总结如下。
在上表中，准确度/可重复性值是以3密耳为单位规定的，通常在一个仪器的范围内会有所不同。对于复制带。
总之，独立的研究表明，Testex Press-O-Film复制带是一种高度精确的测量方法，具有行业领先的可重复性。
桥梁、船舶、轨道车等的工业钢材几乎都被涂上油漆或其他涂层以防止腐蚀。在上漆之前，这些金属表面必须进行清洁和粗糙化处理，以确保油漆的附着。这通常是通过对表面进行喷砂或抛丸处理来完成的。如果产生的表面太光滑，油漆或涂层就不会粘住。如果表面太粗糙，峰值可能会刺穿涂层，从而导致生锈的发生。
大多数国际标准指示复制胶带的用户在每个测量区域进行两个复制胶带的读数，并将这两个读数平均起来，得出一个 "轮廓测量"。与任何测试一样，对多个测量值进行平均，可以提高重复性和准确性。
如果用粗糙或X-粗糙仿制胶带进行的测量处于38至64微米（1.5至2.5密耳）的 "重叠范围"，则应在同一地点用另一种等级的胶带进行第二次测量。如果两个读数都在上述重叠范围内，记录两个测量值的平均值作为峰谷粗糙度。如果其中一个读数在重叠范围之外，则将其记录为轮廓高度。
欲了解更多信息，请查阅Testex Press-O-Film Replica Tape 说明书。
富文本元素允许你在一个地方创建和格式化标题、段落、分块引语、图像和视频，而不是单独添加和格式化它们。只需双击就能轻松地创建内容。
富文本元素可以与静态或动态内容一起使用。对于静态内容，只需将其放入任何页面并开始编辑。对于动态内容，在任何集合中添加一个富文本字段，然后在设置面板中把一个富文本元素连接到该字段。Voila!
在使用 "When inside of "嵌套选择器系统将类添加到富文本元素后，标题、段落、区块引号、数字、图像和数字标题都可以被设置为样式。
PosiTector用户可以通过同时按下(-)和(+)两个按钮来捕捉和保存当前量具显示的图像副本。100张屏幕截图存储在内存中，可以在PosiSoft USB驱动器中访问。
显示语言。英语、法语、德语、西班牙语、中文、日语、韩语、荷兰语、葡萄牙语、意大利语、挪威语、俄语、捷克语、波兰语和土耳其语。
